發布者： 發布于：2018/01/24 瀏覽量：6247
一、 工程概述
項 目 名稱： 家庭住宅 項 目 地 址： 河北省邯鄲市
總建筑面積： 300 m2 采暖使用面積： 230 m2
房 型：住宅型樓房 墻 體：外墻37 CM，外墻保溫
熱 源 設備：超低溫空氣源熱泵 末端系統設備：地熱盤管
功 能 需求：冬季采暖
該住宅在安裝之前沒有市政供熱、燃氣采暖費用太高、燃煤采暖對周圍環境有污染使用也不便利

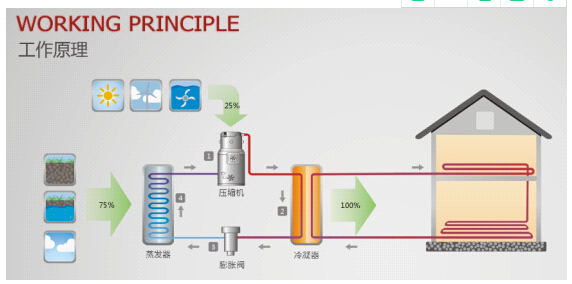

二、 設計思路
一種更先進的采暖設備
空氣源熱泵通過極少的電能吸收空氣中大量的低溫熱能，經過壓縮機的壓縮變?yōu)楦邷責崮?，傳遞水中將水加熱，熱水通過地暖管用于供暖。
一種更節能更環保的設備
供暖的動力是免費的空氣熱能，只需在吸收空氣熱能時消耗稍許的電力，而熱效率高達270%-430%，與傳統能源相比，不僅熱效率高，還避免了使用化工能源造成污染物排放，做到了節能環保雙重功效。
一種更可靠使用更簡便的設備
采取物理工作方法，整個供暖過程不會有有毒氣體產生，并且在這個過程中水電分離不會產生漏電事故，不受環境影響，無論是陰雨天還是寒冷冬季，空氣源熱泵機組全智能控制自動運行無人看管，水溫可達到60℃。

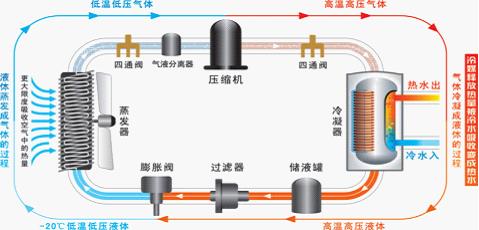

三、 空氣源熱泵原理
空氣源熱水器，也稱空氣能熱水器，是采用制冷原理從空氣中吸收熱量來制造熱水的“熱量搬運”裝置。通過讓工質不斷完成蒸發（吸取環境中的熱量） →壓縮→冷凝（放出熱量）→節流→再蒸發的熱力循環過程，從而將環境里的低品位熱量轉移到水中，全天候（不受氣候變化的局限）供應50度-60度的熱水?？扇〈娂訜岵膳?、燃氣熱水采暖、燃煤鍋爐采暖、等熱水采暖設備，作為第四代的熱水器，空氣能熱泵熱水器確實做到了高舒適用水和節能的結合體。
四、 設計依據
1、 根據邯鄲市氣象資料；
2、《熱泵供熱系統設計、安裝及工程驗收技術規范》（GB/T8713-2002)；
3、《建筑給水排水及采暖工程施工質量驗收規范》（GB50242-2002）；
4、《空氣源熱泵采暖和熱水系統的設計與安裝》GB/T15513-1995；
5、《低溫熱水地板輻射供暖技術規程》北京市建設標準DBJ-T 01-49-2000；
6、《地面輻射供暖技術規程》我國行業標準JGJ142-2004；
7、《建筑給水排水設計規范》（GB/T50015-2003)；
8、《給水排水制圖標準》（GB/T50019-2003)；
9、《采暖及通風空調設計手冊》
10、《城市區域環境噪音標準》；
本設計是根據當地氣候、環境和建筑進行計算后，對某一房間或空間內的溫度、濕度、潔凈度和空氣流動速度等進行調節與控制，從而為用戶創造環保、舒適節能的和諧環境。
五、 計算參數

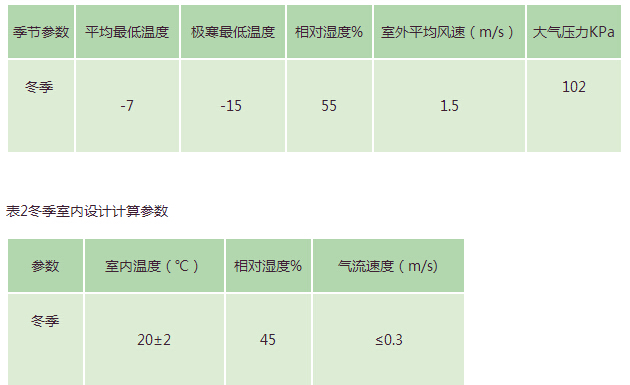

表1 邯鄲市冬季室外設計計算參數
六、 供熱熱負荷計算
超低溫空氣源熱泵選型，依據《采暖及通風空調設計手冊》家庭采暖熱負荷由外圍護結構和內圍護結構的基本耗熱量及其附加耗熱量和冷空氣滲透耗熱量組成，根據邯鄲冬季室外溫度參數設計單位熱負荷指標為80W/㎡。
熱負荷確定；
Q1=230×80=18.4kw
結合建筑物特點及氣候條件，配置超低溫空氣源熱泵在平均低溫度-7℃的工況下輸出熱量應≥18.4kw才可滿足使用要求。

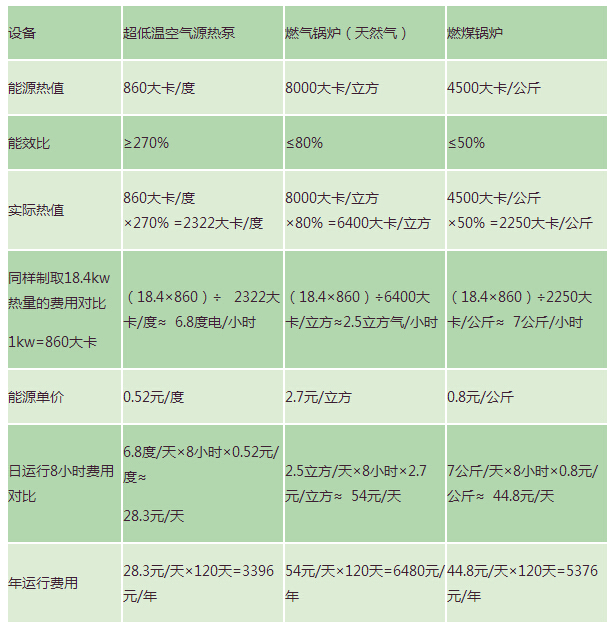

七、 運行費用的分析
